Badkamerijdelheid als gebouwde tekeningen die hoteloperatieteams daadwerkelijk kunnen gebruiken



Een nette PDF kan bijna nutteloos zijn als deze het beoogde afvoercentrum laat zien terwijl de geïnstalleerde leiding rond een laderail beweegt. De tekening ziet er nog steeds professioneel uit. De kamer vertelt een ander verhaal. Ik wilbadkamerijdelheid als gebouwde tekeningenom dat verschil eerlijk te behouden, inclusief de definitieve servicepositie, kastaanpassing, topcode en goedgekeurde wijziging. Anders wordt de eerste onderhoudsmonteur de persoon die de installatie moet herontdekken.

Ik verwacht niet dat een facilitair team elke fabricagerevisie doorzoekt om één scharnier, afsluitklep of vervangende spat te vinden. Bij de oplevering is een beknopt ruimtedossier nodig, gekoppeld aan het gecontroleerde projectdossier. Het zou vier vragen snel moeten beantwoorden: wat is geïnstalleerd, waar is het, hoe is het toegankelijk en welke goedgekeurde referentie een vervanging identificeert.

Inhoudsopgave

1. Het scheiden van de ontwerpintentie en de geïnstalleerde record
2. Opnamekamer, kast, blad, spoelbak en service-informatie
3. Verbinden van tekeningen met foto's en componentschema's
4. Beheer van wijzigingen, revisies en onderhoudstoegang
5. Het uitgeven van een bestand dat hotelactiviteiten kunnen doorzoeken en vertrouwen

Badkamerijdelheid zoals gebouwde tekeningen zijn niet de goedgekeurde ontwerpset

Het goedgekeurde ontwerp blijft belangrijk omdat het de bedoeling, de afmetingen en de verantwoordelijkheden vastlegt. Het as--record dient een ander doel. Het identificeert de uiteindelijke geïnstalleerde toestand en verwijst naar de goedkeuring die enig verschil toestond. Ik wis nooit de oorspronkelijke dimensie en vervang deze in stilte. Ik markeer de geïnstalleerde waarde, verwijs naar het wijzigingsrecord en bewaar beide versies in de documentgeschiedenis.

DeHotelbadkamerijdelheidspakketten: complete gidsdefinieert hoe kast-, blad-, spoelbak- en projectinformatie in elkaar passen. Het laatste record gebruikt dezelfde pakketlogica. Als het werkblad van de ene bron komt en de kast van een andere, moet het kamerblad nog steeds hun identificatiegegevens en de goedgekeurde interface daartussen verbinden.

Een formeelas-built tekeningcommuniceert wat er is gebouwd in plaats van wat er op de aanbestedingstekening achterbleef. Voor een ijdelheid vereist dat geen overbelast bouwmodel. Het vereist nauwkeurige kamerinformatie, leesbare afmetingen, duidelijke weergaven en een betrouwbare index van foto's, schema's en wijzigingsgoedkeuringen.

Gebruik overal één kameridentificatie

Ik bewaar dezelfde kamercode op de tekening, het kastlabel, het bovenlabel, de inspectiefoto's, het water-testblad, het hardwareschema en de overdrachtsindex. Als het hotel de kamers vóór opening hernummert, bevat het bestand zowel de bouwcode als het operationele kamernummer. Een eenvoudige kruisverwijzing voorkomt dat onderhoudspersoneel een onderdeel met het verkeerde historische label bestelt.

Het kamertype-schema is nog steeds van belang, maar kan de individuele record niet vervangen. Herhaalde kamers kunnen één standaardtekening delen, terwijl een klein aantal handbediende indelingen, toegankelijke vrije ruimten, verschillende muren of goedgekeurde serviceafwijkingen bevat. Ik gebruik het standaarddetail één keer en voeg vervolgens alleen een ruimte-specifiek afwijkingsblad toe als de geïnstalleerde staat afwijkt.

Voor herhaalde hotels,badkamerijdelheid als gebouwde tekeningenheeft een ruimte-statusindex nodig naast de standaarddetails. Ik geef aan of elke kamer aan de norm voldoet, een handopstelling heeft of een goedgekeurde afwijking kent. Die index verhindert dat een technicus één ongewone kamer als bewijs beschouwt dat het hele kamertype op dezelfde manier is gebouwd.

Leg het kabinet vast als een geheel, niet als een rechthoek

De omtrek van een kast en de totale breedte vertellen niemand hoe deze moet worden onderhouden. De plaat heeft de kastcode, handoriëntatie, constructieafwerking, zichtbare eindpanelen, vulbreedtes, muurbevestigingszones, railposities, verwijderbare achterkanten, toegangspanelen, deur- en ladeformaten, hardwarefamilies en eventuele -snijopeningen nodig. Ook markeer ik welke panelen verwijderd kunnen worden zonder de bovenkant te verstoren.

Deassortiment badkamerkastengeeft projectteams een duidelijk categoriepad, maar het kamerrecord moet die selectie beperken tot de geïnstalleerde eenheid en afwerking. Een generieke categorienaam kan jaren later een vervangend ladefront niet identificeren. Ik neem de gecontroleerde afwerkingsreferentie op, geen nonchalante omschrijving zoals warmgrijs of walnootlook.

Schema van ijdelheidscomponenteninformatie hoort thuis naast de tekening of in een gekoppeld schema met stabiele identificatiegegevens. Scharnier- en runnercodes, handgreepafwerking, voedingscomponenten, spiegelkasthardware en verwijderbare afdekkingen hebben voldoende details nodig voor onderhoudsinkoop. Dit wijkt af van een schema voor de hoeveelheid reserve-onderdelen. Eén geeft aan wat er is geïnstalleerd; de andere geeft aan welke voorraad het project aanhoudt.

De gepubliceerdVervanging van hotelijdelheid-Deelschema voor facilitaire teamsomvat reservehoeveelheden en overdrachtscontrole. Ik koppel de as-built componentcode aan dat schema, zodat een technicus kan zien of het juiste item al in de winkel ligt voordat een geïmproviseerde reparatie de kast wijzigt.

Ik plaats ook alleen een service-levensnotitie als deze wordt ondersteund door de fabrikant van het onderdeel of de projectvereiste.Badkamerijdelheid als gebouwde tekeningenzijn niet de plaats voor geschatte vervangingsintervallen. Ze identificeren het geïnstalleerde onderdeel, de aanpassingsroute en het goedgekeurde vervangingsonderdeel, zodat bedrijven op basis van actueel bewijsmateriaal een beslissing kunnen nemen wanneer het onderdeel uiteindelijk aandacht nodig heeft.

Laat het wastafelblad, de wastafel en de muuraansluiting duidelijk zien

Het bovenaanzicht heeft de voltooide lengte en diepte nodig, zichtbare overhangen, muur-zijopeningen, naadpositie waar van toepassing, gootsteenuitsparing, kraangaten, randprofiel, spathoogte, zijwanden en elk veld-afgebakend gebied. Ik leg de materiaal- en afwerkingscode vast. Als de bovenkant zichtbare beweging vertoont, hoort de volledige-plaat- of productieafbeeldingreferentie ook in het afwerkingsrecord.

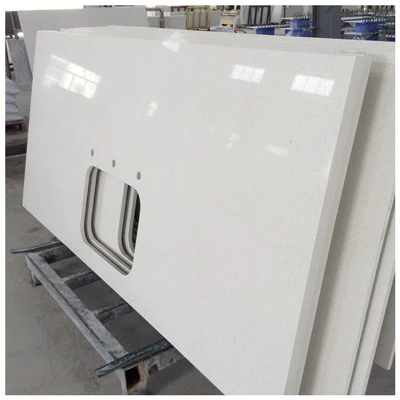

A kwarts ijdelheid aanrechtkan zich in veel kamers consistent herhalen, maar de geïnstalleerde geometrie kan nog steeds variëren bij wandterugvoer en service-uitsparingen. Een natuurstenen blad voegt plaat-specifieke variatie en reparatiebewijs toe. De tekening identificeert de geometrie; de gekoppelde foto identificeert het werkelijke zichtbare gezicht. Ik vraag niet dat één document beide taken slecht doet.

Voor de gootsteen registreer ik fabrikant en model, montagemethode, ondersteuningsdetails, overloopstatus, afvoer en kraanconfiguratie. De tekening toont de schaalenvelop onder het blad, omdat daar lades, rails en servies met elkaar concurreren. Als bij een goedgekeurde wijziging van de locatie een lade is bijgesneden of een rail is verplaatst, moet de as--weergave het eindresultaat laten zien.

Badkamerafwerkingsrecordinformatie heeft ook betrekking op backsplash en kit. Ik noteer afwerkingscodes, retourrichting, voeglocaties en goedgekeurde kitreferentie. Een foto onder normaal spiegellicht helpt operaties de geïnstalleerde kleur te onderscheiden van een latere vervanging die er alleen onder magazijnverlichting hetzelfde uitzag.

Dezelfde afwerkingsfoto heeft een neutrale referentie en een breder zicht op de ruimte nodig. Camerabelichting kan ervoor zorgen dat een bovenblad er warmer of koeler uitziet dan het geïnstalleerde oppervlak. Ik gebruikbadkamerijdelheid als gebouwde tekeningenom te verwijzen naar het goedgekeurde fysieke afwerkingsmonster en de productcode; de foto legt de plaatsing en de staat vast in plaats van te pretenderen een perfecte kleurstandaard te zijn.

Breng loodgieterswerk en elektrische toegang in kaart voordat deze verborgen is

Een nuttigtekening van toegang tot loodgieterswerktoont het centrum van de uiteindelijke afvoer, toevoerpunten, kleporiëntatie, sifonroute, slangpaden en het paneel of de lade die toegang biedt. Het markeert ook gebieden waar boren verboden is omdat diensten achter de kast passeren. Ik maak foto's voordat het achterpaneel sluit, met behulp van een schaal- en kamercode in het frame.

DeBadkamermeubel Sanitair Ruw-Inregistreert de beoogde servicezones vóór productie en installatie. De uiteindelijke tekening geeft aan waar deze diensten daadwerkelijk zijn geëindigd. Wanneer deze twee verschillen, heb ik de goedgekeurde wijzigingsreferentie nodig. Een handgeschreven afmeting zonder datum of goedkeuringsdatum is slechts een aanwijzing.

Elektrische gegevens volgen dezelfde logica. Toon stopcontact, isolator, stroom-voedingslade, verlichtingsdriver of spiegelaansluiting als deze deel uitmaken van het meubelpakket. Identificeer toegankelijke isolatie en verwijderbare covers. De elektrische ontwerper en erkende handelseigen naleving van de code; het ijdelheidsrecord toont de fysieke interface en het onderhoudstraject zonder te pretenderen de gecertificeerde documentatie te vervangen.

DeBadkamerijdelheid Planning stopcontactlegt uit hoe ladebewegingen, spatzones en spiegelposities de vroege coördinatie beïnvloeden. Mijn laatste record voegt de geïnstalleerde positie en het componentlabel toe, waardoor latere vervangingswerkzaamheden niet alleen afhankelijk zijn van de originele -uitzet.

Voordat ik de elektrische en sanitaire weergaven sluit, vraag ik iemand die ze niet heeft voorbereid om elk toegangspunt in de echte kamer te lokaliseren. Als de persoon de klep, aandrijving of afneembare hoes niet in de plaat kan vinden, heeft het document een andere weergave of dimensie nodig. Goedbadkamerijdelheid als gebouwde tekeningenzijn getest op gebruik, niet geaccepteerd omdat de velrand er compleet uitziet.

Gebruik een recordmatrix die tot bewijs leidt

Ik houd het hoofdblad leesbaar en verplaats details naar records waarnaar wordt verwezen. De onderstaande tabel toont de minimale relatie die ik verwacht. Projectspecificaties vereisen mogelijk meer informatie.

De moeilijk- les: een niet-geregistreerde locatieverandering wordt toekomstige sloop

Een afvoer kan rond een lade worden verplaatst en werkt perfect bij overdracht. Als het herziene centrum en de toegangsroute nooit in het record voorkomen, ziet een latere technicus alleen de originele tekening. De zoektocht begint dan met het verwijderen van panelen, lades of afwerkingen die niet verstoord hoefden te worden. De installatie is gelukt, maar door het ontbrekende record wordt routineonderhoud een onderzoek.

De les: registreer elke goedgekeurde verborgen wijziging voordat het laatste verwijderbare paneel teruggaat.

Maak het bestand doorzoekbaar, voorzien van een versie en klein genoeg om te gebruiken

Foto's hebben namen, richting en context nodig

Ik benoem afbeeldingen per kamer, onderdeel en aanzicht in plaats van cameranummers achter te laten. Een handige set omvat de algehele wastafel, kastlabel, bovenzijde, onderkant van de gootsteen, kleppen en sifon, open toegangspaneel, hardwarecode, muuraansluiting en uiteindelijke droge toestand. Ik voeg alleen pijlen of bijschriften toe als de details anderszins dubbelzinnig zijn. De onbewerkte originelen blijven beschikbaar.

Eén huidige herziening moet duidelijk zijn

Goedbadkamerijdelheid als gebouwde tekeningentoon revisie, uitgiftedatum, opsteller en goedkeuringsstatus op elk blad. Vervangen bestanden blijven gearchiveerd, maar staan ​​niet naast de huidige versie met vrijwel identieke namen. Ik geef de voorkeur aan een gecontroleerde index die naar het laatste blad verwijst en de geschiedenis afzonderlijk bijhoudt.

Gestructureerde schema's verslaan lange noten

Ik gebruik consistente velden voor componentcode, fabrikantreferentie, afwerking, toepasbaarheid in de ruimte en vervangingsnotitie. Hierdoor kan het hotelteam de planning filteren zonder pagina's proza ​​te lezen. De tekening bevat nog steeds essentiële afmetingen en toegangsinstructies, maar herhaalt niet het gehele document met reserve-onderdelen, onderhoud of inbedrijfstelling.

Escaleer een ontbrekend of tegenstrijdig record onmiddellijk

Indien de inbouwtoestand en tekening niet overeenkomen, fotografeer dan eerst de gehele wastafel en het specifieke verschil met een meetbare referentie. Ten tweede, pauzeer elk werk dat de toestand zou kunnen verbergen of veranderen. Ten derde stuurt u ter vergelijking de huidige tekening, kamercode, inspectiefoto's en wijzigingsgeschiedenis naar het verantwoordelijke projectteam en de leverancier. Ik corrigeer het gecontroleerde record pas nadat de geïnstalleerde voorwaarde en het goedkeuringspad akkoord zijn.

Veelgestelde vragen

1. Wat moet de bouwtekening van de badkamermeubel bevatten?

Ze hebben de identiteit van de kamer nodig, de uiteindelijke geometrie en codes van de kast, informatie over de boven- en gootsteen, geïnstalleerde serviceposities, toegangspanelen, afwerkingen, wandaansluitingen, componentreferenties, goedgekeurde afwijkingen, bewijs van inbedrijfstelling en links naar kamer-gecodeerde foto's. De exacte projectspecificatie bepaalt het uiteindelijke resultaat.

2. Zijn gemarkeerde-installatietekeningen voldoende voor overdracht?

Ze kunnen het startrecord vormen als de markeringen-leesbaar, gedateerd en traceerbaar zijn en worden overgebracht naar het vereiste eindformaat. Een los rood-regelblad zonder kameridentificatie, goedkeuringsstatus of gekoppelde foto's is niet voldoende voor herhaalde hotelactiviteiten.

3. Moet elke herhaalde hotelkamer een aparte tekening hebben?

Gebruik één gecontroleerde standaardtekening voor werkelijk herhaalde omstandigheden en houd vervolgens een kamerindex en afwijkingsblad bij voor overhandigde indelingen, toegankelijke kamers of goedgekeurde locatiewijzigingen. Elke kamer heeft nog steeds een record nodig dat de geïnstalleerde componenten en de teststatus identificeert.

4. Hoe moeten verborgen loodgieters- en elektriciteitswerkzaamheden worden geregistreerd?

Toon de uiteindelijke afmetingen vanaf een gedefinieerd datum, identificeer kleppen en isolatie, markeer toegangsroutes en- niet-boorzones, en link naar foto's van vóór- sluiting met een zichtbare schaal en kamercode. Gecertificeerde handelsdocumenten blijven gescheiden als het project dit vereist.

5. Wat moet er als eerste gebeuren als de- as-built tekening conflicteert met de kamer?

Fotografeer en meet de geïnstalleerde staat en stop vervolgens alle werkzaamheden die deze kunnen verbergen of veranderen. Stuur het bewijsmateriaal met de huidige tekening, het ruimteschema en de originele inspectiegegevens naar de verantwoordelijke leverancier en het projectteam voordat u het gecontroleerde overdrachtsbestand wijzigt.

Snelle-referentiechecklist voor badkamermeubels zoals gebouwd

• Zorg ervoor dat het operationele kamernummer overeenkomt met de bouwkamercode.
• Platenkast, bovenblad, gootsteen, kraan en hardware-identificaties.
• Dimensioneer de eindvoorzieningen en toegangspanelen vanaf een aangegeven datum.
• Koppel kamer-gecodeerde foto's aan elke verborgen interface.
• Verwijs naar elke goedgekeurde afwijking in plaats van de ontwerpintentie uit te wissen.
• Scheid de huidige uitgave van gearchiveerde, vervangen revisies.
• Bevestig dat het bestand wordt geopend, gezocht en afgedrukt voordat het wordt overgedragen.

Gerelateerde projectgidsen

Verbind het definitieve record met de pakketdefinitie, installatieroute, service-uitzet-en vervangingsvoorraad van de activiteiten.

Pakketplanning

Hotelbadkamerijdelheidspakketten: complete gids

Neem de goedgekeurde kast, het blad, de gootsteen en de verantwoordelijkheidsstructuur mee naar het definitieve kamerdossier.

Sitevolgorde

Installatie van hotelbadkamerijdelheid vanaf de vrijgave van de locatie tot de overdracht

Leg elke vrijgegeven installatieconditie vast terwijl muren, services en componentlabels zichtbaar blijven.

Service ingesteld-Uit

Badkamermeubel Sanitair Ruw-In

Vergelijk de beoogde afvoer-, klep- en sifonzones met de uiteindelijke posities die bij de overdracht behouden blijven.

Vervangingscontrole

Vervanging van hotelijdelheid-Onderdeelschema

Koppel elke geïnstalleerde code aan het reserveartikel en de hoeveelheid die wordt bewaard voor toekomstig kameronderhoud.

Eindconclusie

Bruikbaarbadkamerijdelheid als gebouwde tekeningenleg de laatste kamer vast zonder deze onder elk historisch document te begraven. Ze identificeren de kast, het blad, de gootsteen, de hardware, de voorzieningen, de toegangspunten, de afwerkingen en de goedgekeurde wijzigingen, en verbinden deze feiten vervolgens met doorzoekbare foto's en schema's. Dit is wat ik zou doen: een strak document uitbrengen dat een technicus naast de ijdelheid kan lezen, omdat KA UNITED liever één duidelijk verborgen-servicefoto bewaart dan de operaties te vragen een voltooid paneel te verwijderen, alleen maar om te zien wat erachter zit.

Referenties

1. Richtlijnen voor keuken- en badkamerplanning met toegangsnormen, National Kitchen and Bath Association.
2. Internationale Loodgieterscode, Internationale Coderaad.
3. Dimension Stone Design Manual, Natuursteeninstituut.
4. Werkbladen van natuursteen: overwegingen voor keuken- en badkamertoepassingen, Natural Stone Institute.
5. ISO 19650 Informatiemanagementprincipes, Internationale Organisatie voor Standaardisatie.
6. Projectafsluiting en recordtekeningvereisten, toepasselijke contractdocumenten.
7. Technische gegevens van kast-, hardware-, gootsteen-, kraan- en oppervlakfabrikant, toepasselijke productfabrikanten.
